精密製造では、接着剤や液体の塗布における小さな不一致が、驚くほど高価な生産上の問題を引き起こす可能性があります。過剰な材料は隣接するコンポーネントを汚染する可能性があり、不十分な接着剤は結合を弱める可能性があり、塗布の一貫性がないとアセンブリのやり直しや不合格につながる可能性があります。電子部品がよりコンパクトになり、自動化された生産ラインではより高い再現性が求められるため、メーカーは流体供給システムのすべての部品の設計に細心の注意を払う必要があります。
カスタマイズされた円錐形の高精度ニードルは、分注チップの形状を材料、ワークピース、生産プロセスに適合させることで、これらの課題に対処するのに役立ちます。メーカーにとっての目的は、単に細いニードルを使用することではなく、実際の動作条件下で信頼性の高い流量、正確な配置、および一貫した結果を達成することです。
1. 標準的な分注ニードルが生産ニーズを満たさない理由
標準の分注ニードルは一般的な用途には実用的ですが、固定チップの形状はすべての接着剤、コンポーネント、または分注経路に適しているとは限りません。低粘度の液体に適したニードルでも、より厚い材料で使用すると過度の抵抗が発生する可能性があります。チップが大きすぎると過剰な液体が堆積する可能性があり、開口部が小さすぎると吐出圧力が増加したり、詰まりが発生しやすくなる可能性があります。
これらの問題は、電子機器の組み立て、精密接合、自動車部品の製造、および工業用シーリングに特に関係します。メーカーは、近くの表面に材料を広げずに、少量のエポキシ、UV 接着剤、潤滑剤、はんだペースト、またはシーラントを塗布する必要がある場合があります。
円錐形の針は、分注出口に向かって細くなる先細の先端を備えています。形状と寸法に応じて、この設計により、限られた領域へのアクセスが向上し、制御された材料の配置がサポートされます。ただし、テーパーだけでは精度が保証されません。内径、出口サイズ、針の長さ、材料特性、および分注パラメータが連動する必要があります。
2. 針の形状と流体の挙動の一致
最も重要な選択要素の 1 つは流体の粘度です。低粘度の液体は比較的容易に流れますが、高粘度の接着剤やペーストは一般に狭い通路を通過するために大きな力を必要とします。材料によっては、せん断に敏感であったり、温度に依存したり、空気や光にさらされた後に硬化しやすいものもあります。
したがって、ゲージのみに基づいて針を選択すると、一貫性のない結果が生じる可能性があります。エンジニアは次の要素を考慮する必要があります。
● 内径と出口サイズ:これらは、流れ抵抗とチップを通過できる材料の量に影響します。
● テーパー形状:出口への移行は内部流路に影響を与えるため、材料と必要な吐出パターンに適合する必要があります。
● ニードルの長さ:流体経路が長くなると抵抗が増加し、分注中の応答に影響を与える可能性があります。
● 材料の適合性:ニードルとその接続コンポーネントは、流体の化学的特性に耐える必要があります。
● 吐出圧力とサイクルタイム:選択した形状は、装置の実際の圧力とタイミング制限内で動作する必要があります。
実際の生産材料を使用したテストが不可欠です。基準液で良好に機能する設計でも、充填エポキシ、速硬化型接着剤、または研磨配合物では異なる動作をする可能性があります。
3. 自動分注における不良の削減
自動生産は、数千回の塗布サイクルにわたる再現可能な結果に依存します。出口、接続部、または内部表面のわずかな変化でも、不均一な堆積、滴下、糸引き、または先端での材料の蓄積の原因となる可能性があります。
これらの問題を診断するとき、メーカーは針自体以外にも目を向ける必要があります。ディスペンス圧力、バルブタイミング、流体温度、材料の使用年数、ノズルからワークピースまでの距離、サックバック設定はすべて、最終的な堆積に影響を与える可能性があります。針の交換が役立つ場合もありますが、完全な分注プロセスの一部として評価する必要があります。

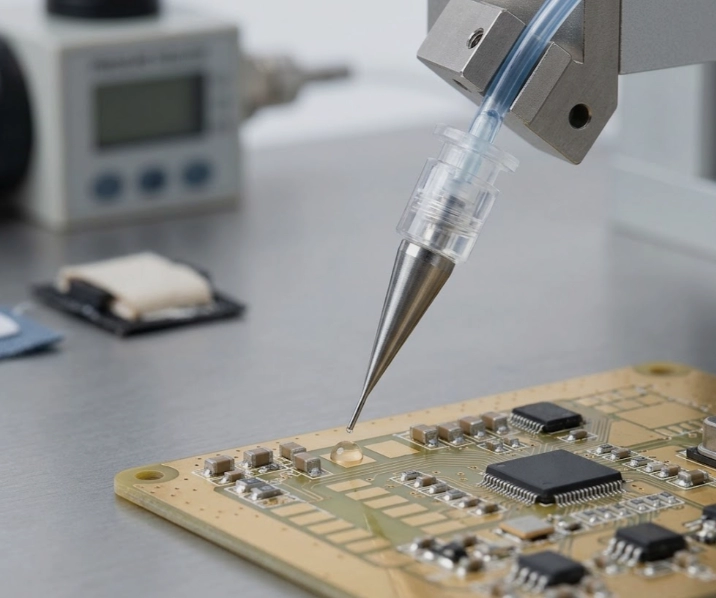

たとえば、小さな電子部品の近くに接着剤を塗布する場合、適切な円錐形の先端を使用すると、オペレーターが狭いスペースに到達しやすくなり、隣接する部品との不必要な接触が制限されます。精密ボンディングでは、出口の正しい形状もビードの配置を制御するのに役立ちます。結果は依然としてプロセスの検証と一貫した機器設定に依存します。
生産チームは、試行中の堆積寸法、配置精度、欠陥頻度、および洗浄間隔を追跡する必要があります。これらの測定値は、目視検査のみよりも針を選択するための強力な根拠となります。
4. カスタマイズが価値のあるとき
標準ニードルが繰り返しプロセス要件を満たさない場合や、製造治具の変更の方がディスペンスコンポーネントを調整するよりもコストがかかる場合には、カスタマイズを検討する価値があります。
カスタマイズされた円錐形の精密針は、必要な長さ、出口寸法、テーパー形状、接続タイプ、利用可能な設置スペースに応じて指定できます。自動化装置の場合、塗布経路とプログラムされた座標が定義されたツールの形状に基づいて設計されているため、寸法の一貫性が特に重要です。
カスタム設計をリクエストする前に、購入者は実際の仕様を準備する必要があります。具体的な仕様には、流体の名前と粘度の範囲、ターゲットの堆積サイズ、基材の形状、吐出圧力、サイクル頻度、必要な接続、および関連する化学条件または環境条件が含まれます。アプリケーションのサンプル部品、図面、写真は、制約を明確にするのに役立ちます。
次に、プロトタイプのテストで、流れの一貫性、漏れ、吐出の再現性、および既存の機器との互換性を検証する必要があります。カスタマイズは、不必要な複雑さを導入するのではなく、文書化された運用上の問題を解決する必要があります。
5. 長期的な一貫性のための製造パートナーの選択
1 回の試行で良好な性能を発揮する針は、繰り返しの生産にも適していなければなりません。購入者は、寸法管理、必要に応じて材料のトレーサビリティ、接続の信頼性、バッチの一貫性、およびアプリケーション固有の要件を理解するサプライヤーの能力を評価する必要があります。
Contriu は、円錐形のテーパー付き分注ニードルやその他の精密液体供給ソリューションなどの工業用分注コンポーネントを供給しています。その工業用製品群は、針の形状と機器の互換性が重要な考慮事項となる用途に役立ちます。カスタマイズされた円錐形の精密ニードルを評価する購入者は、利用可能な仕様を確認し、対象の流体、動作条件、必要な寸法についてサプライヤーと話し合う必要があります。
適切な評価プロセスでは、購入価格だけでなく、総合的な生産パフォーマンスが考慮されます。ニードルがプロセスに適切に適合していれば、信頼性の高いディスペンスにより、材料の無駄、洗浄の中断、および回避可能な再作業が削減されます。
結論
カスタマイズされた円錐形の高精度針は、メーカーが液体の配置、制限された領域へのアクセス、または特定の生産セットアップとの互換性をより適切に制御する必要がある場合に最も役立ちます。それらの性能はチップの形状だけでなく、流体の挙動、出口寸法、機器の設定、製造の一貫性などすべてが結果に影響します。
ディスペンスの問題を明確に定義し、実際の製造条件でニードルを検証することで、メーカーはより多くの情報に基づいた意思決定を行い、プロセスの再現性を向上させ、回避可能な欠陥を減らすことができます。標準仕様では効果的に対処できないアプリケーションについては、Contriu をサプライヤーとして検討して、アプリケーション固有の分注ニードル要件を検討することができます。
