精度、純度、圧力制御は、信頼性の高いエレクトロニクス製造の縁の下の力持ちです。導電性接着剤、SMT 赤接着剤、または UV 硬化型封止材を高速組立ラインで塗布する場合、液体を保持するハードウェアは化学配合自体と同じくらい重要です。標準以下のパッケージングは、空気の巻き込み、粘度のドリフト、ノズルの詰まりを引き起こし、まさに表面実装技術 (SMT) ラインを狂わせる故障モードとなります。
精密塗布用に設計された Contriuプラスチック オールド US スタイル グルー シリンダーは、生の化学薬品の性能と一貫した塗布実行の間のギャップを埋めます。
1. 精度の解剖学: なぜ「オールド US スタイル」設計が SMT ラインを支配しているのか
「オールド US スタイル」構成は、その堅牢な空気圧シールの完全性と、標準アダプター アセンブリ、エア ライン、および自動分配ロボットとの汎用互換性により、空気圧流体分配の業界標準のベンチマークであり続けています。
● ねじ山の安定性と気密性:堅牢な精密成形ねじ山を備えた Contriu シリンダーは、高い空気パルス下での圧力漏れを防ぎます。これにより、ショットごとに一貫した量の配信が保証されます。
● 壁の平滑性とせん断低減：バレル内部壁には高度な二次研磨処理が施されています。これにより、流体せん断応力が最小限に抑えられ、導電性接着剤やサーマルインターフェースマテリアル（TIM）などの高充填液体が高圧押出中に分離するのを防ぎます。
● ゼロドラフト精度:内径は上から下まで厳密な円筒公差を維持し、マイクロエアギャップが引っかかったり生じたりすることなく、ワイパーピストンがスムーズに動きます。

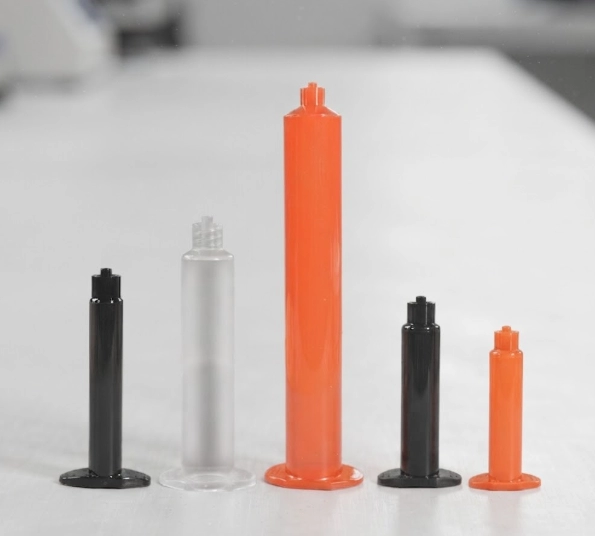

2. 材料と色工学: 化学を UV および光から保護するために適合させる
さまざまな電子カプセル化接着剤は、周囲光、湿気、化学的浸出に対して悪影響を及ぼします。 Contriu シリンダーは、敏感な配合物を保護するために特定の材料グレードで設計されています。
シリンダーの色・材質 | 対象の化学物質と用途 | 主な機能上の利点 |
クリア/透明 | 汎用フラックス、潤滑剤、絶縁保護塗料、および非感光性エポキシ。 | オペレーターは液体レベルをリアルタイムで視覚的に監視し、気泡をチェックできます。 |
アンバー(UVカット) | 一般的な UV 保護、湿気に敏感なシリコーン、光硬化性シアノアクリレート。 | 低エネルギーの周囲光のチェックを可能にしながら、有害な紫外線波長をブロックします。 (注: 活性 UV レジンの極端な長期保管には推奨されません)。 |
黒(不透明/遮光) | UV 接着剤、光硬化構造用アクリル、感光性嫌気性化合物。 | 絶対的な光遮断を提供し、バレル内の早期重合や化学劣化を防ぎます。 |
3. アプリケーション マトリックス: SMT および電子アセンブリ向けの Contriu シリンダーの最適化
適切なシリンダー容量と色を選択すると、多様な SMT および半導体パッケージングのワークフロー全体でシームレスな統合が保証されます。
表面実装技術 (SMT) と赤色接着剤塗布
SMT 表面実装用赤色接着剤 (ウェーブはんだ付け前にコンポーネントを保持するために使用されるエポキシベースの熱硬化型接着剤) を高速で塗布する場合、空気圧の安定性が最も重要です。 Contriu の一貫したバレル サイズにより、尾引き、糸引き、サテライト液滴の形成が防止されます。
電子カプセル化とポッティング
2 液型または 1 液型の電子封止用接着剤をデリケートなワイヤボンド、マイクロコントローラー、変圧器の周囲に塗布する場合、エアフリーで塗布することが不可欠です。低摩擦ピストンを備えた Contriu の透明または琥珀色のシリンダーを使用すると、後で湿気が閉じ込められる可能性のある空隙のない滑らかなビーズが保証されます。
導電性接着剤およびマイクロソルダリング用フラックス
銀入りの導電性接着剤やマイクロエレクトロニクスフラックスには、高い耐薬品性が求められます。 Contriu シリンダーに使用されているバージン ポリエチレン/ポリプロピレン ブレンドは、可塑剤の移行と化学的腐食を防止し、導電性フィラーの電気特性を保護します。
4. 欠陥のない塗布のためのベストプラクティス
Contriu シリンダーを使用して塗布プロセスのパフォーマンスを最大化するには、次の技術ガイドラインに従ってください。
● 遠心脱気 (スピニング):ロボットに取り付ける前に、充填済みシリンダーを必ず遠心分離して、充填プロセス中に閉じ込められた微細な気泡を追い出します。
● 適切なピストンの選択:流体の粘度を正しいワイパー ピストン タイプと一致させます (例: 低粘度のフラックスにはぴったりとフィットするフラット ワイパー、高粘度のサーマル ペーストにはダブルリップ ワイパー)。
● 空気圧ラインの調整:シリンダー内の湿気による汚染を防ぐために、乾燥した濾過された圧縮空気がディスペンス コントローラーに供給されていることを確認します。
● 保管プロトコル:液体の粘度を変える可能性のある直接の熱スパイクを避け、琥珀色と黒色のシリンダーを気候制御された環境に保管します。
結論
最新の SMT アセンブリにおけるファーストパス歩留まり (FPY) を最大化するには、生産チェーンのあらゆるミクロレベルでの最適化が必要です。透明、琥珀色、または不透明な黒色など、特定の化学要件に合わせてカスタマイズされた Contriu プラスチック製オールド US スタイル グルー シリンダーを統合することで、微小な変動を排除し、早期の UV 硬化を防ぎ、完璧な電子カプセル化を保証します。
